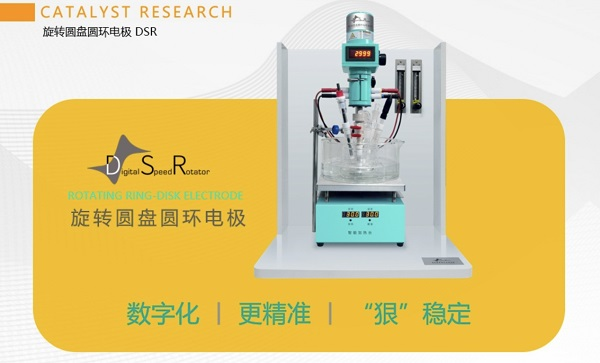

DSR数字型旋转圆盘电极装置是电化学实验常用的仪器设备，凭借“数字化、更精准、‘狠’稳定”的产品特色，得到市场关注。
科学家们通过DSR数字型旋转圆盘电极装置进行电化学实验研究，在燃料电池、新材料、腐蚀研究等领域取得创新成果。
在日常实验中，DSR数字型旋转圆盘电极设有外部拓展接口，满足用户自动化控制转速的需求，可与电化学工作站联用进行测试。
在这里，理化(Phychemi)应用工程师向大家介绍DSR数字型旋转圆盘电极与辰华（CHI）电化学工作联用操作。

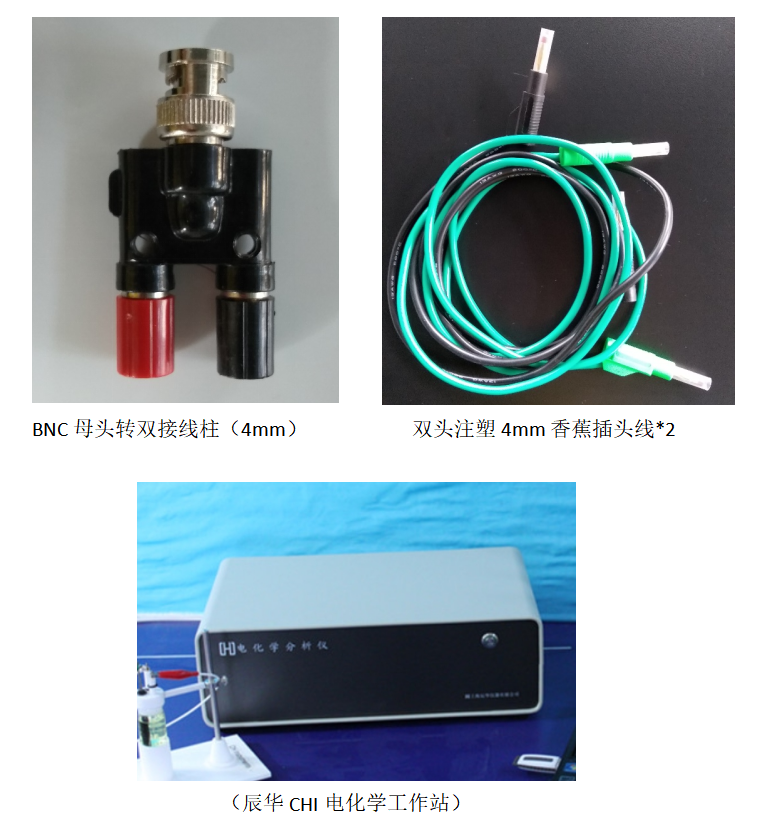

1、仪器配件准备
自备物品：
① BNC母头转双接线柱1个
② 双头注塑4mm香蕉插头线（2根）
③ 辰华（CHI）电化学工作站1台
2、仪器连接

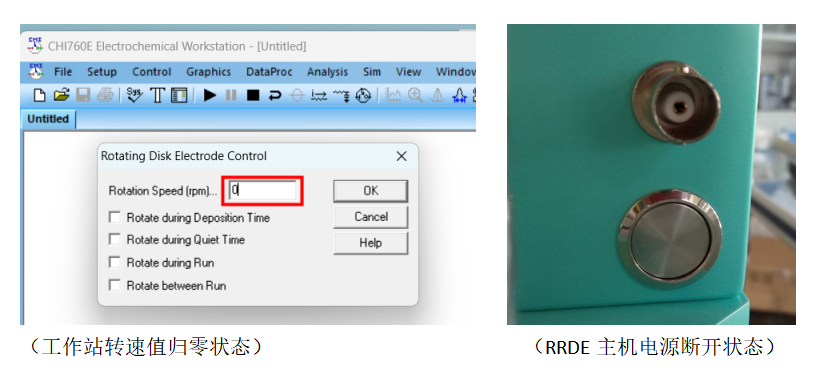

① 数值归零，电源断开
首先要确保DSR数字型旋转圆盘电极电源处于断开状态，辰华（CHI）电化学工作未设置转速，数值为零。
② 线路分清，颜色对应

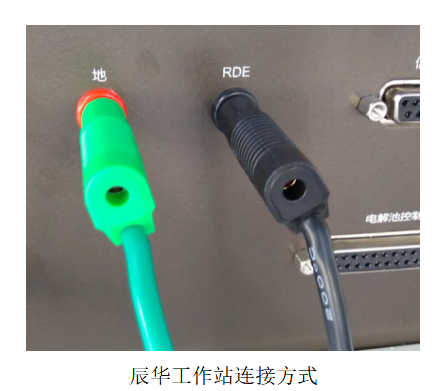

黑色香蕉线A端接入工作站RDE接口
绿色香蕉线A端接入工作站地线接口
▲ 特别注意
如上图所示，地线(红色端口)为负，RDE(黑色端口)为正。在接线之前一定要分清CHI工作站的正极端、负极端，进行正确连接，以免接错损坏工作站。

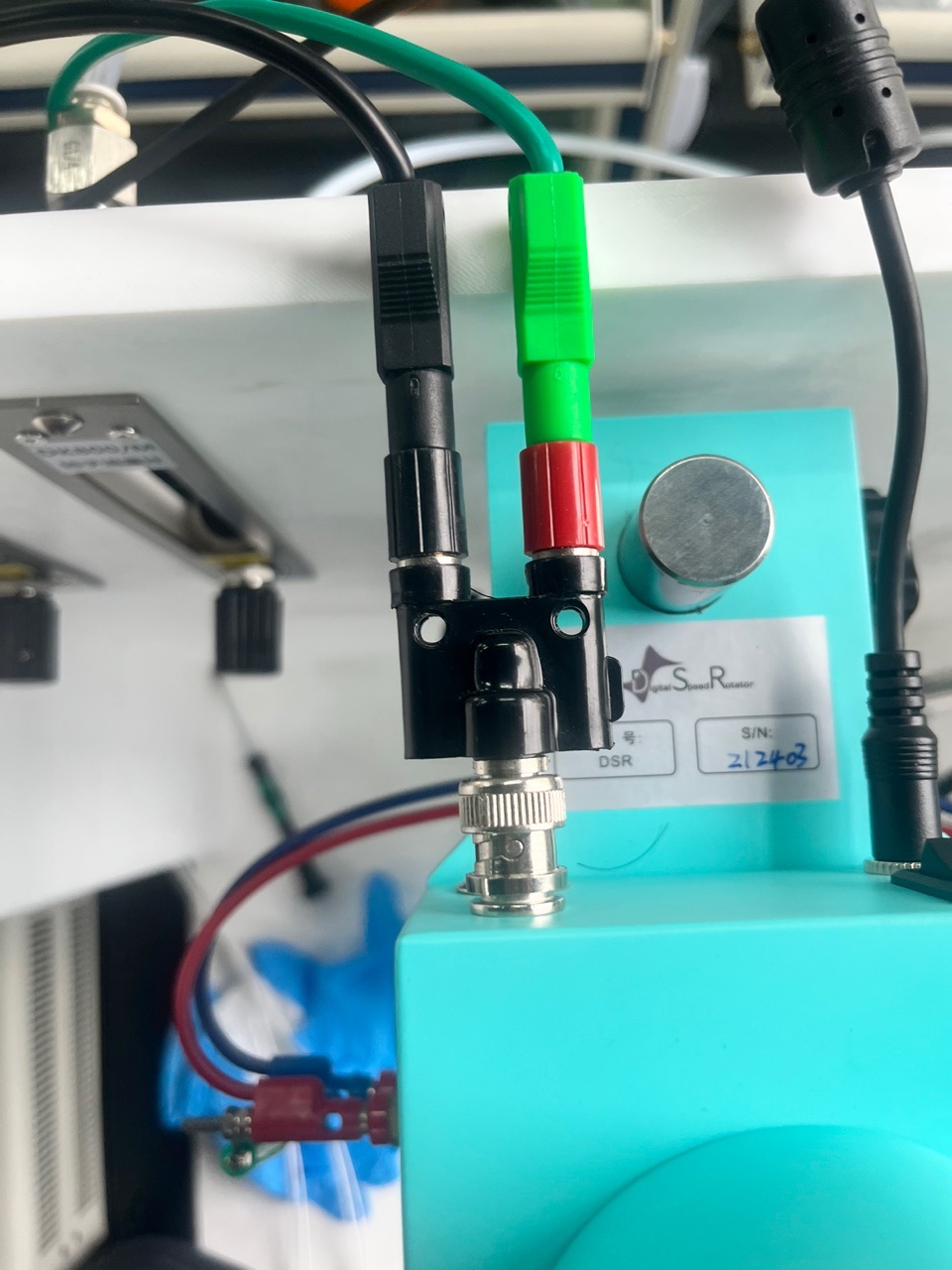

· 绿色香蕉线B端接入BNC接线柱红端
· 黑色香蕉线B端接入BNC接线柱黑端
▲ 特别注意
接线之前，一定要分清设备的正极、负极，进行正确连接，以免接错造成设备损坏。如不确定，可用仪表检测。
3、转速控制

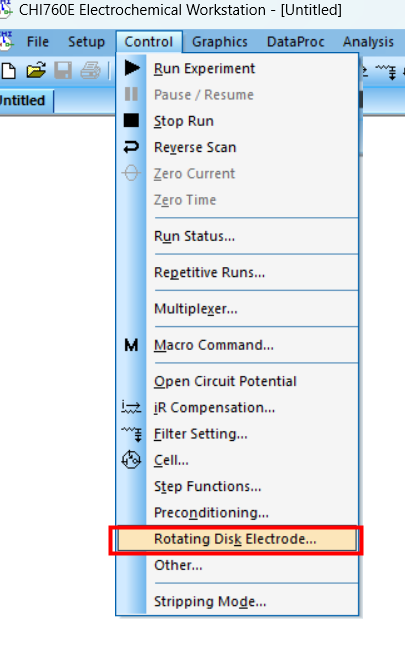

① 打开辰华工作站软件，点击“control”，找到“Rotating Disk Electrode”，点击该选项。

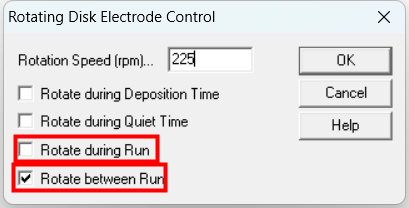

② 弹出对话框，在“Rotation Speed”设置相应的转速数值。如设定DSR的转速值225 rpm，点击勾选“Rotate during run”或者“Rotate between run”。
▲ 注意
若勾选“Rotate during run”，则DSR会在测试运行完成“quiet time”后开始运行
若勾选“Rotate between run”，则DSR会在用户按下电机开关按钮开始运行。
4、DSR的常见周边设备

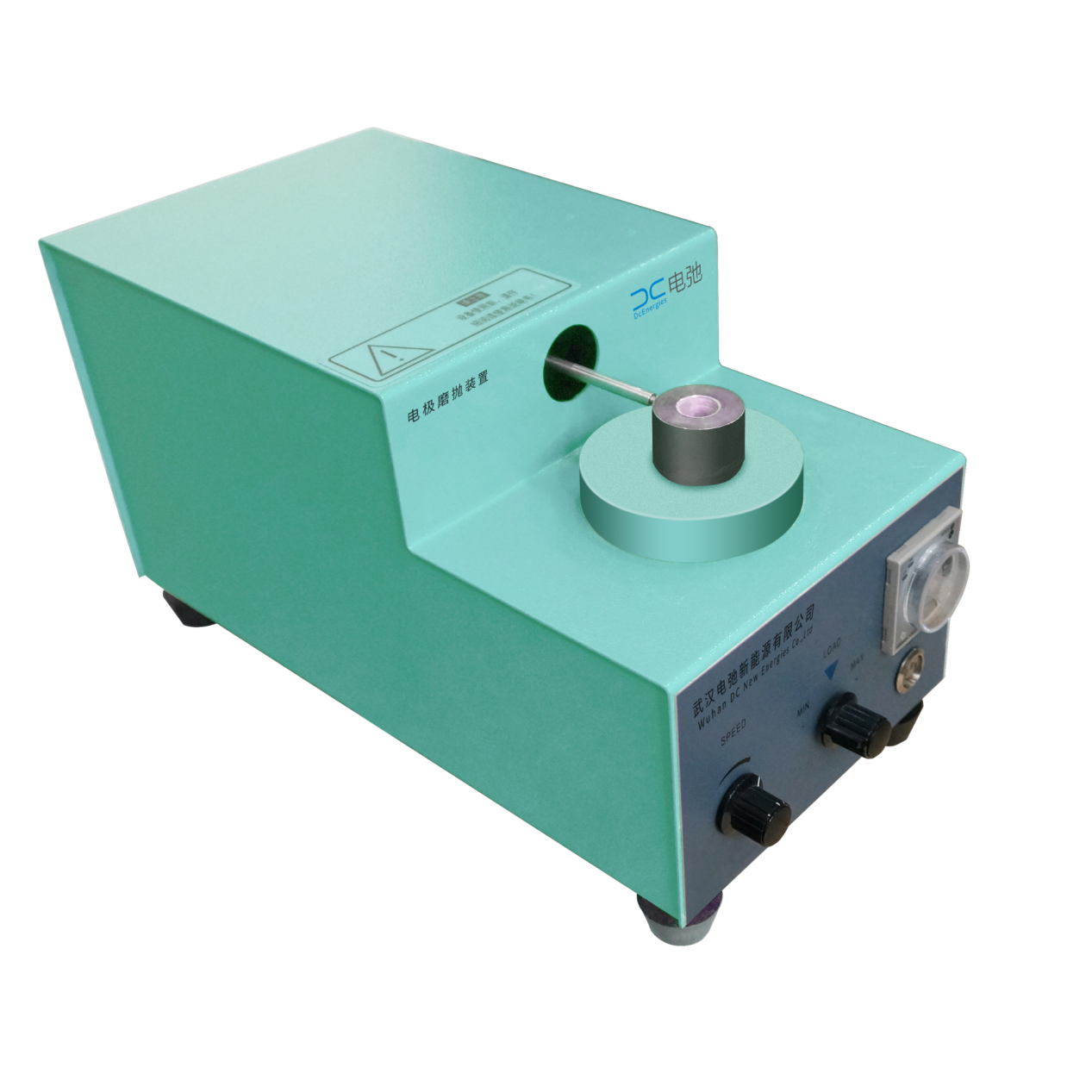

电源：AC 200V
功率：25W
转速：0-160rpm
工位：1-2个，适合RDE/RRDE电极抛光
磨抛盘：φ70mm
载物盘：φ40mm

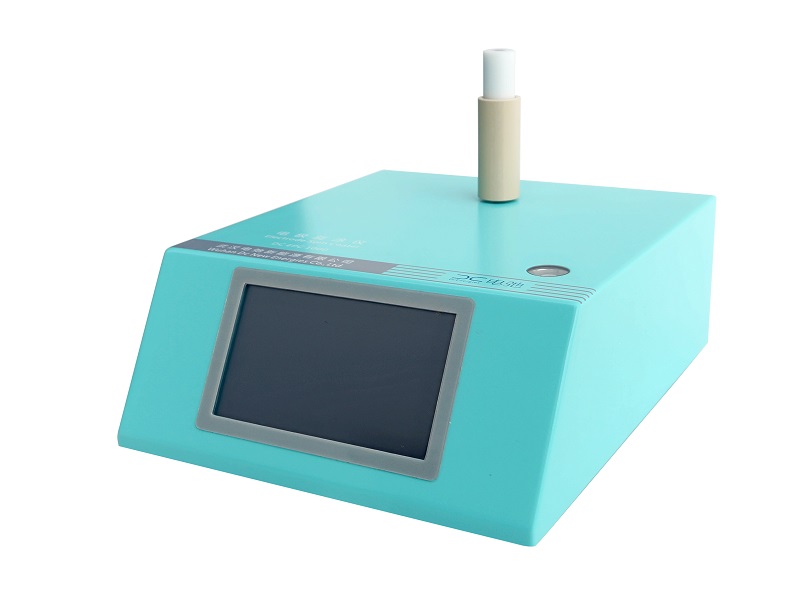

2、旋转电极旋涂仪
可适配主流尺寸旋转电极，含1个旋转轴，1个水平仪。
转速：0-500rpm
连接：采用精密螺纹连接
尺寸：10mm(W)*265mm(D)*213mm(H)

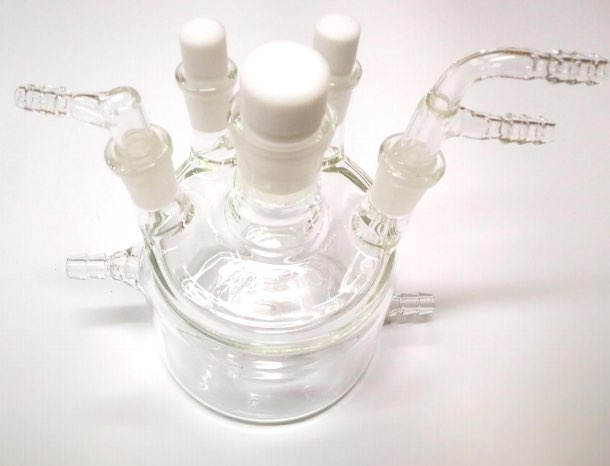

3、双层五口电解池
设计：双层设计，可保证电解池中温度环境。
材质：优质玻璃
容积：150ml
电极：旋转24/25
接口：四侧小口14/20，配1个F型双进气口，及L型出气口

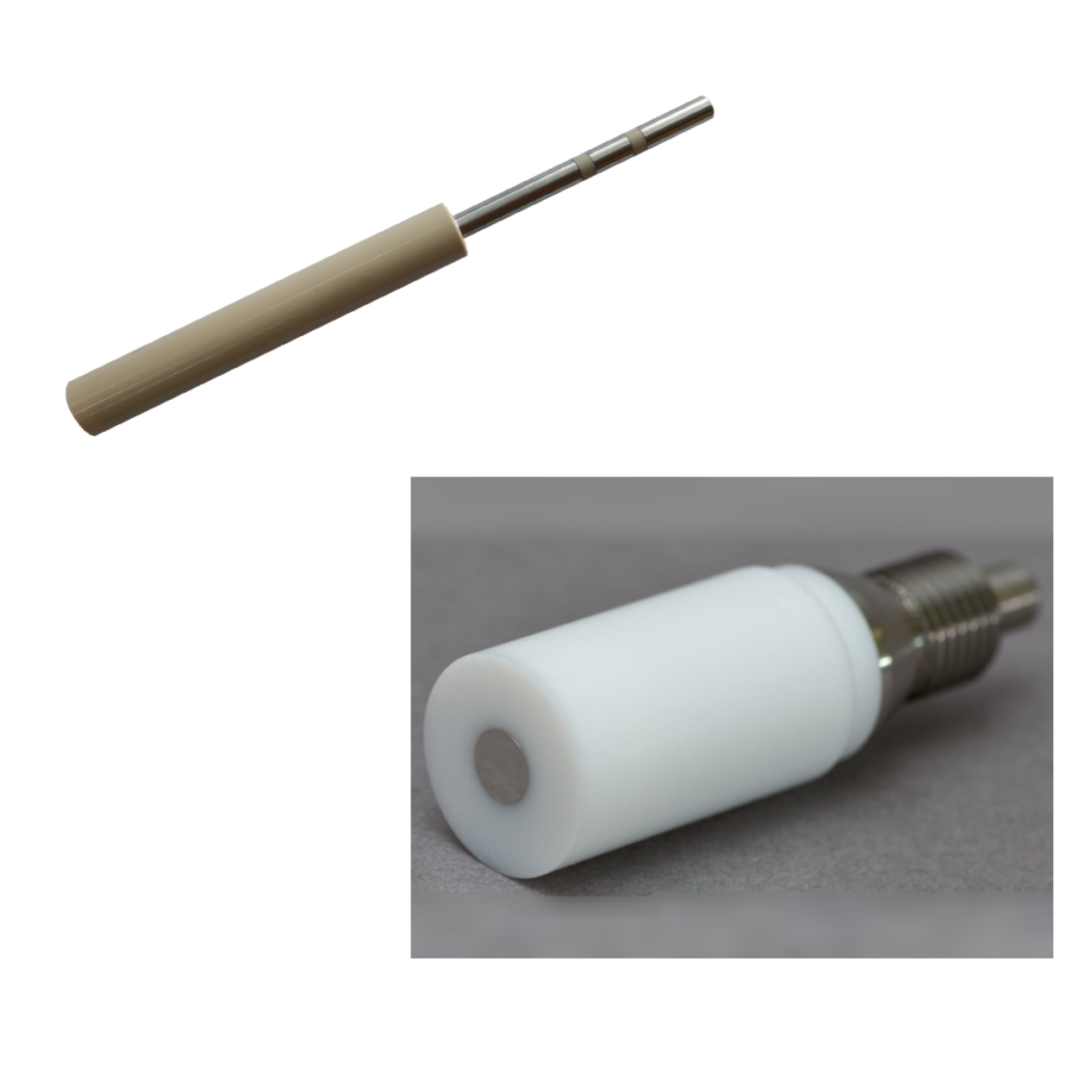

4、旋转杆
用途：连接工作电极与主机，传输旋转动力
参数：不锈钢材质
外径：15mm
连接：内螺纹设计，可连接圆盘及环盘电极

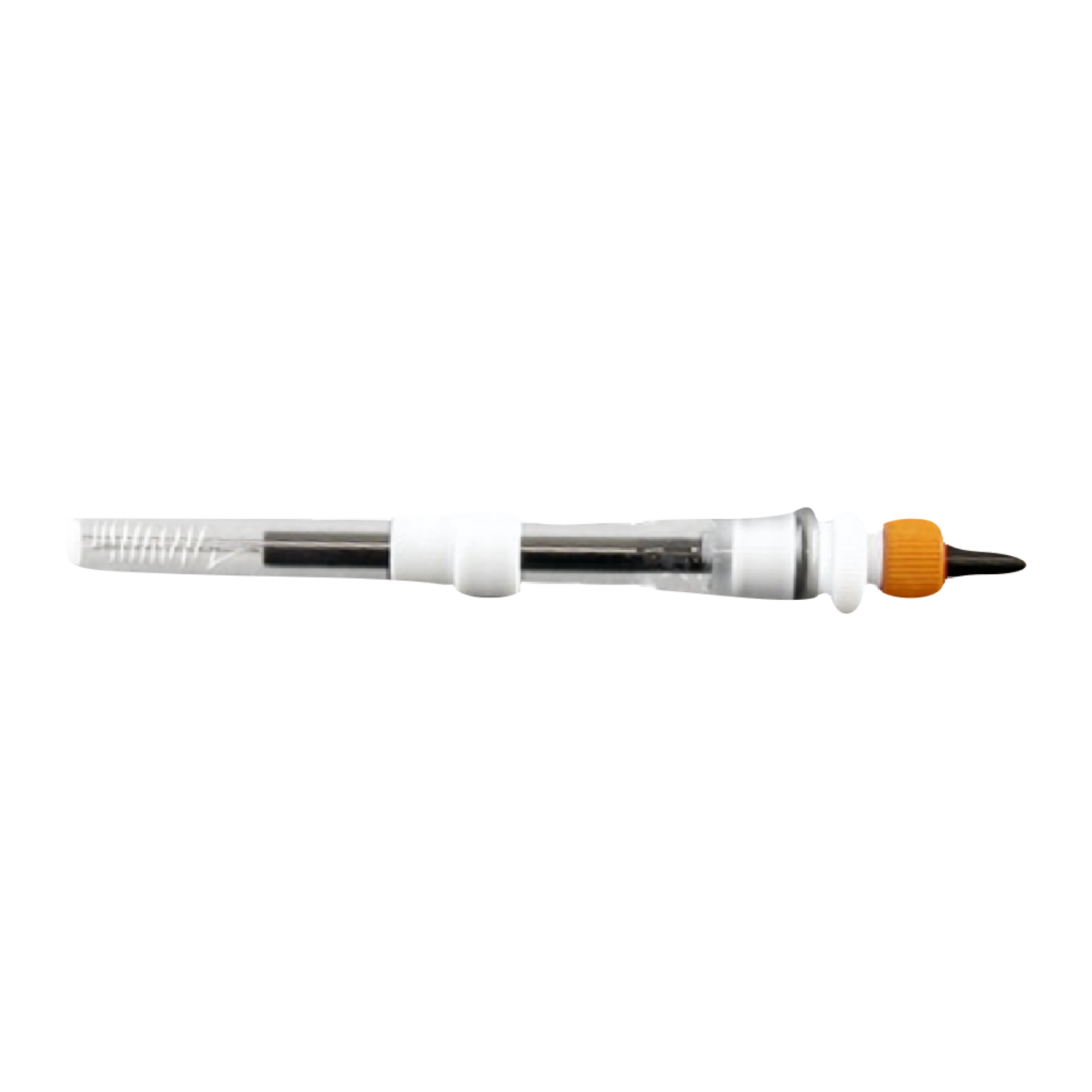

5、铂对电极
用途：14/20接口，配合电解池标准口径
材质：99.99%纯度铂丝
尺寸：电极长度29cm

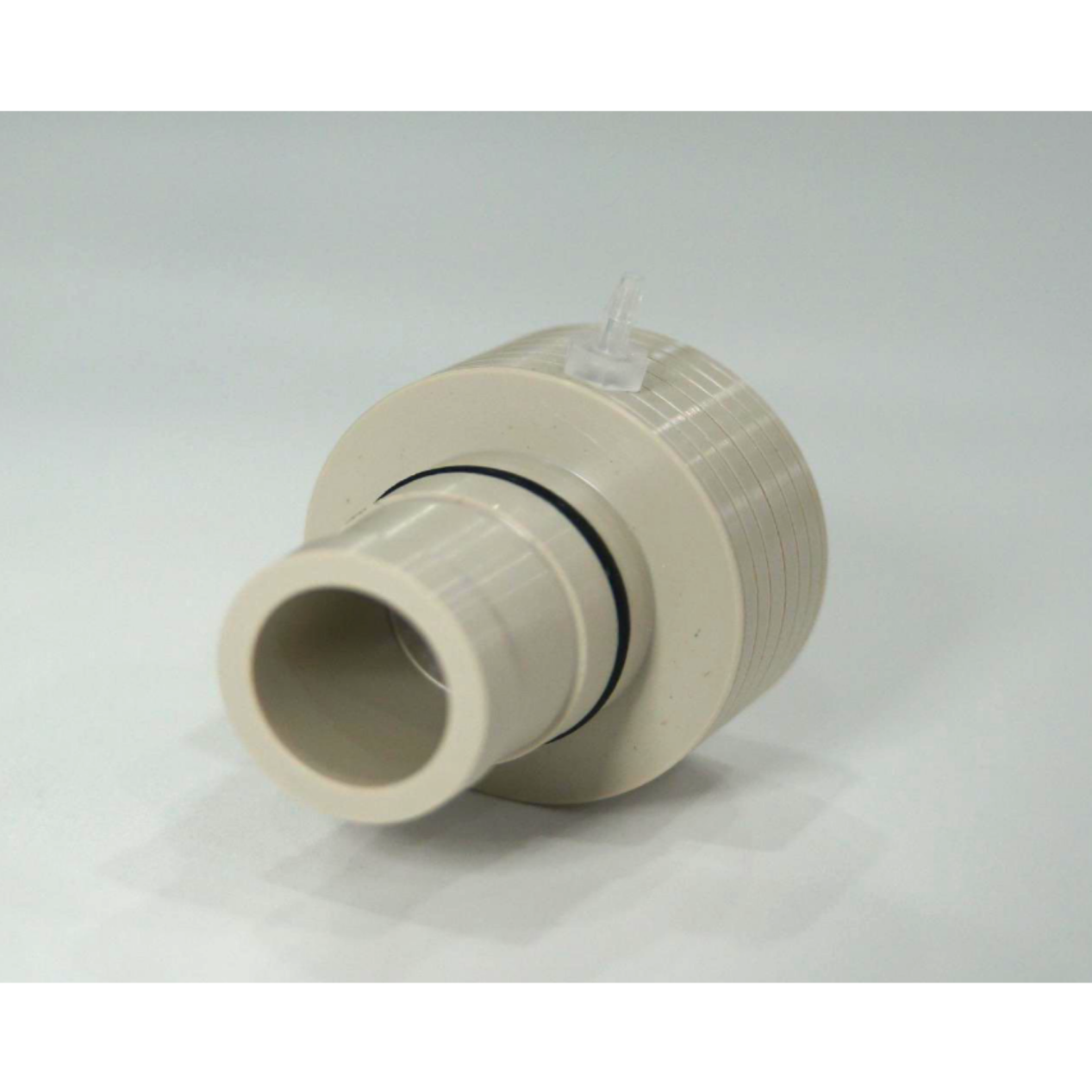

6、陶瓷密封插件
用途：与15mm旋转杆配合使用
内径：15mm
材质：PEEK

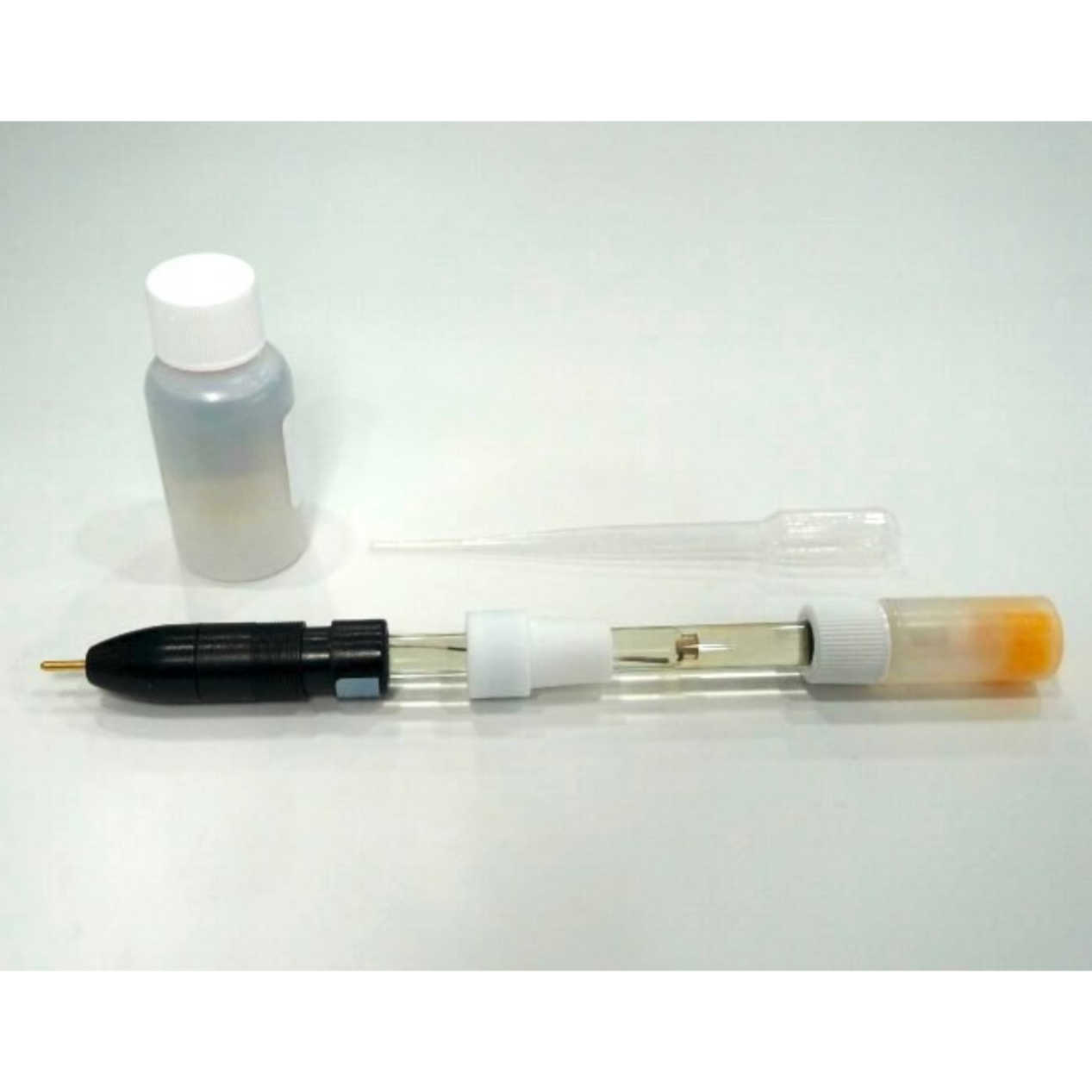

7、双接点银/氯化银参比电极
外层溶液为10%KNO3（质量百分比）
内层溶液为凝胶饱和KCl
