980Pro 桌面型燃料电池测试系统

产品名称:DC980Pro 桌面型燃料电池测试系统

产品型号:DC980Pro

产品英文:DC 980Pro PEM Fuel Cell Testing System

制造厂商:武汉电弛新能源有限公司

设备产地:湖北武汉

产品介绍:进行质子交换膜燃料电池多参数极化曲线测试,完成性能评估、耐久性控制策略研究等工作


主要功能:

燃料流量控制及回传量测、燃料湿度控制及回传量测、燃料温度控制及回传量测、内阻测量、电池性能拉载、多段式电流范围切换功能、恒电流、恒电压、恒功率负载控制模式、半电池电性分析功能、浓差实验、气体计量比测试、毒化测试。能满足多样化实验需求。





技术优势

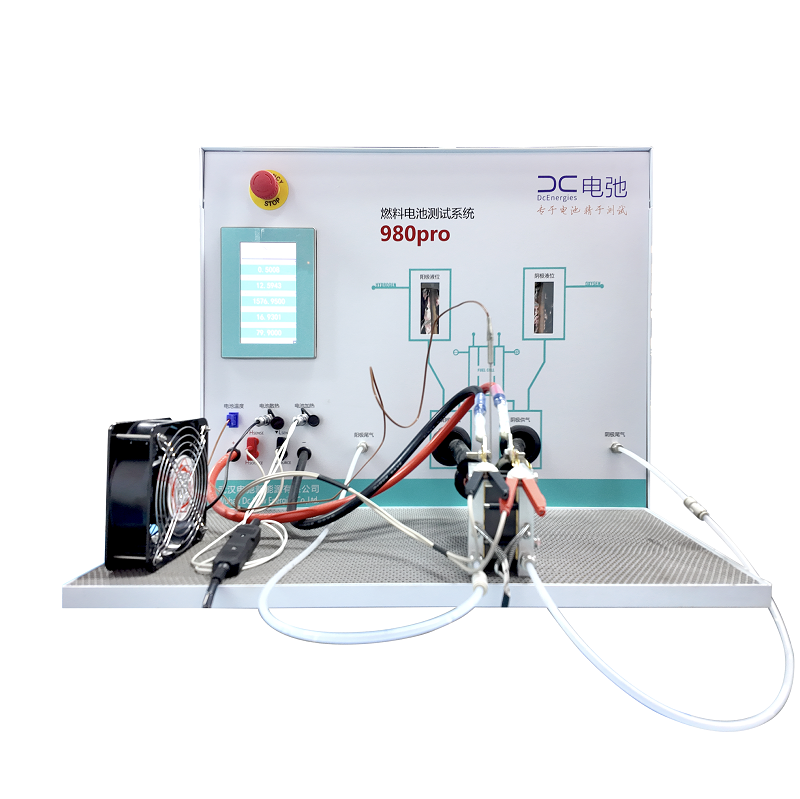

DC980Pro 桌面式燃料电池测试系统

0ACB681C-1E0B-4C27-8A18-5745B192A6AA - 副本.jpg

品名:桌面型燃料电池测试系统

英文:DC 980Pro PEM Fuel Cell Testing System

品牌:电弛新能源

型号:DC980Pro

产地:中国



【产品概述】

DC980系列桌面型燃料电池测试系统由武汉电弛新能源有限公司(DcEnergies)设计制造,是一款满足高性能质子交换膜燃料电池研究的测试系统。

该测试系统拥有多项技术升级和创新设计,整体性能超越进口产品。整机尺寸<0.5立方米,“小体积,大功能”,适用于各类教学实验室场地需求。基于先进硬件架构和自研软件算法结合,满足质子交换膜燃料电池多参数极化曲线、耐久性控制、膜电极评估等多样化实验测试需求。已成功部署国内多所高校实验室。


【产品特点】

(1)配置行业领先的高精度气体质量流量控制器

(2)配置行业领先的高精度快速响应气体背压控制系统

(3)具备阴极/阳极混气功能,支持多种燃料测试

(4)体积精巧,整机尺寸<0.5 m³,满足教学实验室场地使用

(5)配置“双屏显示”功能,关键测试数据一目了然

(6)配置自动热平衡高级管理系统

(7)数字智能控制技术,系统运行安全稳定

(8)一键切换干湿测试模式功能

(9)具备氮气一键自动吹扫功能

(10)鼓泡增湿方式,PID 温度自动调节控制

(11)全程液位自动监测功能,自动补水、自动排水

(12)提供硬件、软件双重安全解决方案

(13)内置危险气体泄漏监测传感器,全天候自动报警功能

(14)自研专业测试监控软件,功能丰富,支持用户二次编程开发

(15)软件离线数据浏览导出功能

(16)具备显示面板分屏功能,关键测试数据重点标出

(17)提供自动/手动双模运行,自动模式全程无人值守,实时动态运行

(18)具有高温160℃单电池测试性能,支持多种尺寸膜电极测试

(19)模块化系统设计,可根据用户需求定制非标功能


【产品功能】
· 燃料电池电堆活化测试
· 燃料电池电堆极化曲线测试
· 燃料电池电堆耐久性测试
· 燃料电池电堆稳态/动态工况测试
· 燃料电池电堆耐久性控制测试
· 燃料电池电堆起动性能测试
· 燃料电池电堆敏感性测试
· 恒功率、恒电流、恒电压多种负载控制模式测试
· 燃料电池毒化测试
· 燃料电池浓差实验测试
· 满足多样化实验需求


【主要技术指标】

980燃料电池测试系统-主机技术参数:

1.1   0V启动,响应速度≤100ms;

1.2   鼓泡增湿方式,PID 温度自动调节控制。加湿温度范围为25~90℃,加湿湿度范围100%RH,最大流量5L;

1.3   阳极气体流量控制:5 SLPM,精度:(0.6%RD+0.2%F.S)高精度质量流量控制器;

1.4   阴极气体流量控制:10 SLPM,精度:(0.6%RD+0.2%F.S)高精度质量流量控制器;

1.5   气体配比,4路自动混气功能;

1.6   4种气体切换功能;

1.7   自动背压功能,背压压力0.1Mpa-0.4Mpa;

1.8   4路自动热平衡高级管理系统;

1.9   干湿切换方式为自动,干湿切换频道:阳极与阴极2组;

1.10  氮气一键自动吹扫功能,流量控制5 SLPM;

1.11  80-160℃单电池测试性能;

1.12  最大功率:100W;

1.13  两档电流量程 0-24A和0-240A;

1.14  两档电流设定分辨率0.4mA和4mA;

1.15  两档电压量程-0.7V~2V和-3.3V~10V;

1.16  两档电压设定分辨率0.05mV和0.25mV;

1.17  恒电位仪电压控制范围:±10V;电流控制范围:±2A,扩展电流30A;

1.18  电位分辨率:1μV,电流分辨率:1pA;

1.19  EIS频率范围 10μHz ~1MHz;

1.20  全程液位自动监测功能,自动补水、自动排水,液位控制10mm;

1.21  内置危险气体泄漏监测传感器,全天候自动报警功能,检测范围≤40000ppm;

1.22  关键数据显示屏两块,7寸和27寸,在7寸可以触摸控制,设置参数;

1.23  自动运行模式最长时间≥100h;

1.24  台式,700*465*700mm(WLH),整机尺寸≤0.5m³;

1.25  配备系统耗材包,包含20个接头,2m气管等;

1.26  测试夹具1cm2、4cm2、5cm2、25cm2各1套;


安全保护

2.1  安全保护种类:过电流、过低温度、低电压、燃料供应异常、电池低压保护、电子负载异常讯号

2.2  保护机制:负载电流卸除、加湿罐停止加热、阴阳极燃料停止供应、开关机氮气吹扫

2.3  台式,700*465*700mm(WLH),整机尺寸≤0.5m³


【选配】根据实验测试需求提供选配功能

数据测量技术参数(内置于主机,并采用软件接口一体化控制)

3.1  通道数1;

3.2  输出电压范围:±15V;

3.3  施加/测量电位范围:±10V;

3.4  施加/测量电流范围:±4A, 带功放,电流:20A;

3.5  施加电位精度:0.1%×满量程读数±1mV;

3.6  施加电位分辨率:±100mV(3μV),±1V(30μV),±10V(300μV);

3.7  测量电位精度:满量程的0.1%±1mV;

3.8  测量电位分辨率:760nV;

3.9  施加电流精度:适读精度:±0.1%;

3.10  施加电流分辨率:1/30000*全量程;

3.11  测量电流精度:±0.1%读数±1pA;

3.12  测量电流分辨率:8pA(1μA量程);

3.13  电流档:1μA~4A,全自动量程;

3.14  恒电位带宽:2MHz;

3.15  切换速度:10V/μs;

3.16  差分静电计带宽:10MHz;

3.17  输入阻抗:1012Ω;

3.18  漏电流:1pA;

3.19  阻抗频率范围:10μHz~1MHz;

3.20  阻抗振幅:0.1mV~1V RMS;



系统参数
980Pro 燃料电池测试系统-主机参数
0V启动,响应速度≤100ms
鼓泡增湿方式,PID 温度自动调节控制。加湿温度范围为25~90℃,加湿湿度范围100%RH,最大流量5L
阳极气体流量控制:5 SLPM精度:(0.6%RD+0.2%F.S)高精度质量流量控制器
阴极气体流量控制:10 SLPM精度:(0.6%RD+0.2%F.S)高精度质量流量控制器
气体配比4路自动混气功能
自动背压功能背压压力0.1Mpa-0.4Mpa
4路自动热平衡高级管理系统
干湿切换方式为自动干湿切换频道:阳极与阴极2组
氮气一键自动吹扫功能流量控制5 SLPM
80-160℃单电池测试性能
最大功率:100W
两档电流量程:0-24A和0-240A
两档电流设定分辨率:0.4mA和4mA
两档电压量程:-0.7V~2V和-3.3V~10V
两档电压设定分辨率:0.05mV和0.25mV
恒电位仪电压控制范围:±10V电流控制范围:±2A,扩展电流30A
电位分辨率:1μV电流分辨率:1pA
EIS频率范围 10μHz ~1MHz
全程液位自动监测功能,自动补水、自动排水液位控制10mm
内置危险气体泄漏监测传感器全天候自动报警功能,检测范围≤40000ppm
关键数据显示屏两块,7寸和27寸在7寸可以触摸控制,设置参数
自动运行模式最长时间≥100h
台式,700*465*700mm(WLH)整机尺寸≤0.5m³
配备系统耗材包包含20个接头,2m气管等
测试夹具11cm2、4cm2、5cm2、25cm2各1套


选配根据用户需求提供选配
数据测量技术参数内置于主机,并采用软件接口一体化控制)
通道数  1
输出电压范围:±15V
施加/测量电位范围:±10V
施加/测量电流范围:±4A, 带功放电流:20A
施加电位精度0.1%×满量程读数±1mV
施加电位分辨率±100mV(3μV),±1V(30μV),±10V(300μV)
测量电位精度:满量程的0.1%±1mV
测量电位分辨率:760nV
施加电流精度适读精度:±0.1%
施加电流分辨率:1/30000*全量程
测量电流精度:±0.1%读数±1pA
测量电流分辨率:8pA(1μA量程)
电流档:1μA~4A,全自动量程
恒电位带宽:2MHz
切换速度:10V/μs
差分静电计带宽:10MHz
输入阻抗:1012Ω
漏电流:1pA
阻抗频率范围:10μHz~1MHz
阻抗振幅:0.1mV~1V RMS


其他

安全保护种类

过电流、过低温度、低电压、燃料供应异常、电池低压保护、电子负载异常讯号
保护机制负载电流卸除、加湿罐停止加热、阴阳极燃料停止供应、开关机氮气吹扫
规格台式,700*465*700mm(WLH),整机尺寸≤0.5m³
